Full Bridge Resistant Strain Gauge with Solder Points

Full Bridge Resistant Strain Gauge with Solder Points
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
Υστέρηση: ± 0,05%
Εύρος μέτρησης: 0-1000 Microstrain
Λειτουργική θερμοκρασία: -20°+80°C
Χρήση: αισθητήρας κυττάρων φορτίων
Υλικό φορέα: Φαινολική αλδεΰδη/πολυμίδη/εποξικό
Χαρακτηριστικό: Αισθητήρας μικροπίεσης
Υλικό: Φύλλο αλουμινίου μετάλλων
Ανατριχιάζω: ± 0,05% πλήρης κλίμακας
Τύπος: Μετρητής τάσης αντίστασης
Καλώδια μολύβδου: 3 σύρματα μήκους 1 m
Αντίσταση: 350,5001000 Ωμ
Υπηρεσία: έθιμο
Μοντέλο: Σειρά EB
Θερμοκρασία εργασίας: -20°+80°C,
Για το υλικό: Χάλυβα ή κράμα αλουμινίου
Βασικό υλικό: Φαινολική αλδεΰδη/πολυμίδη/εποξικό
Επισημαίνω:

full bridge strain gauge with solder points

,

foil strain gauge with solder connections

,

resistant strain gauge full bridge type
Βασικές πληροφορίες
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: Top Sensor
Αριθμό μοντέλου: Σειρά EB
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Κουτί χαρτοφυλακίου
Περιγραφή προϊόντων

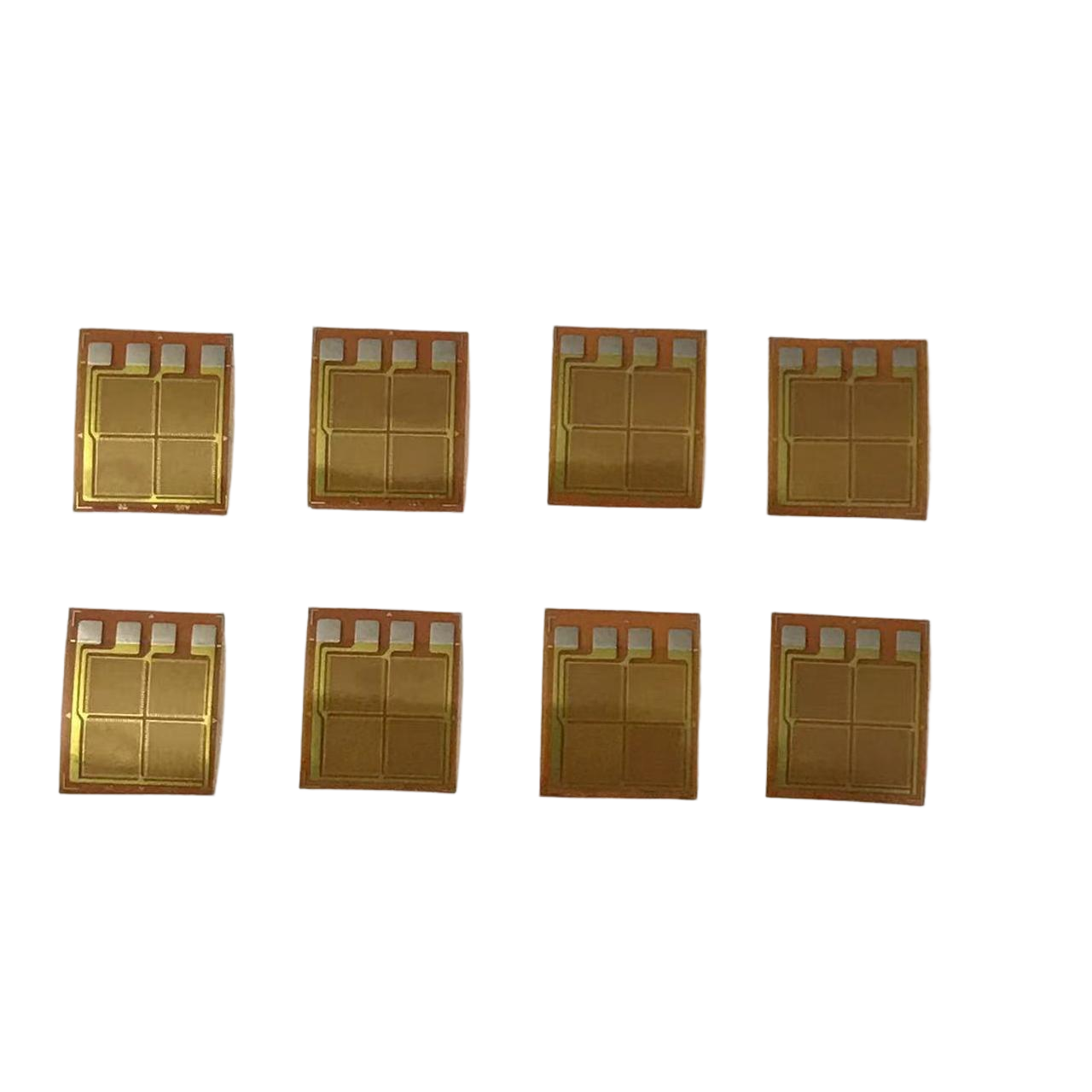

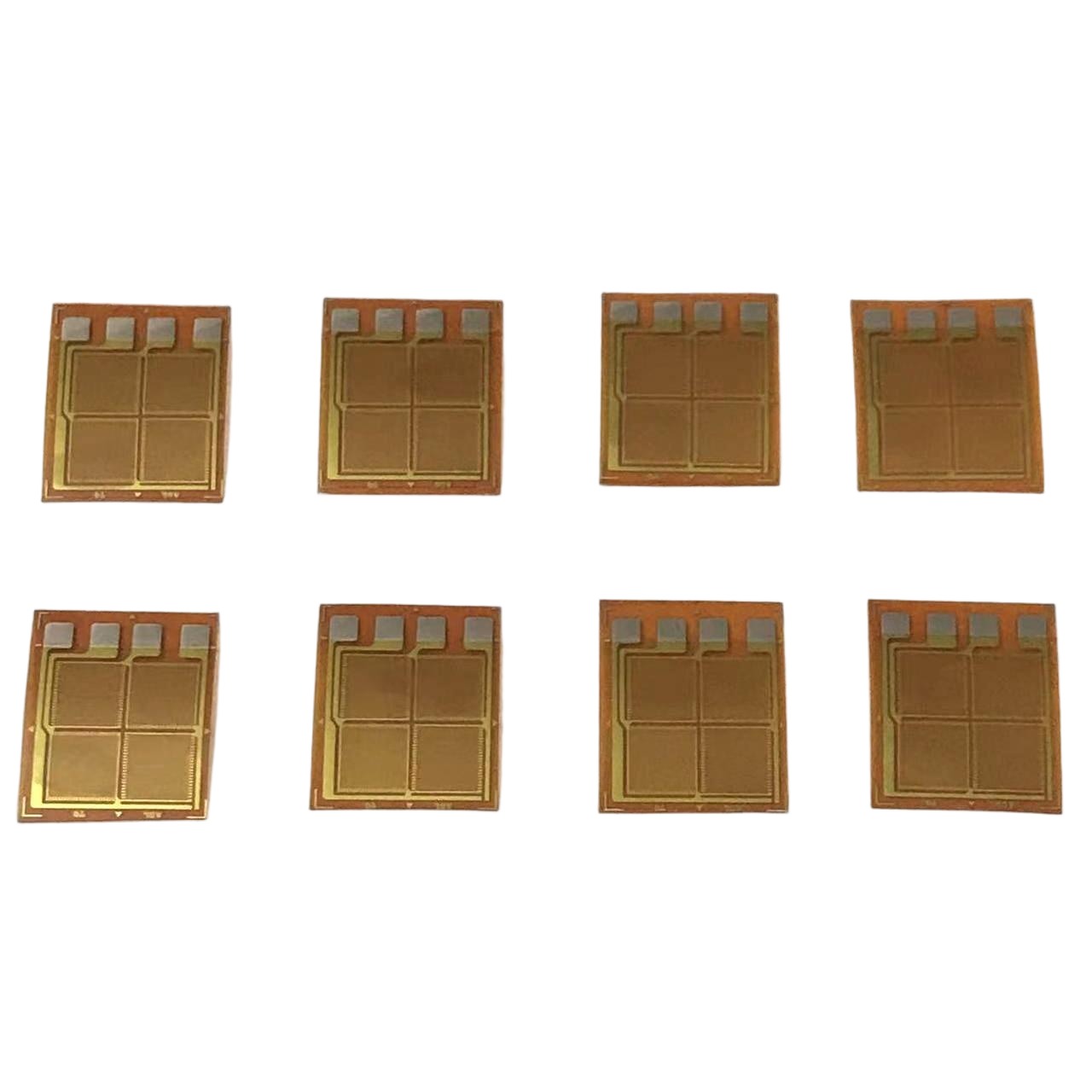

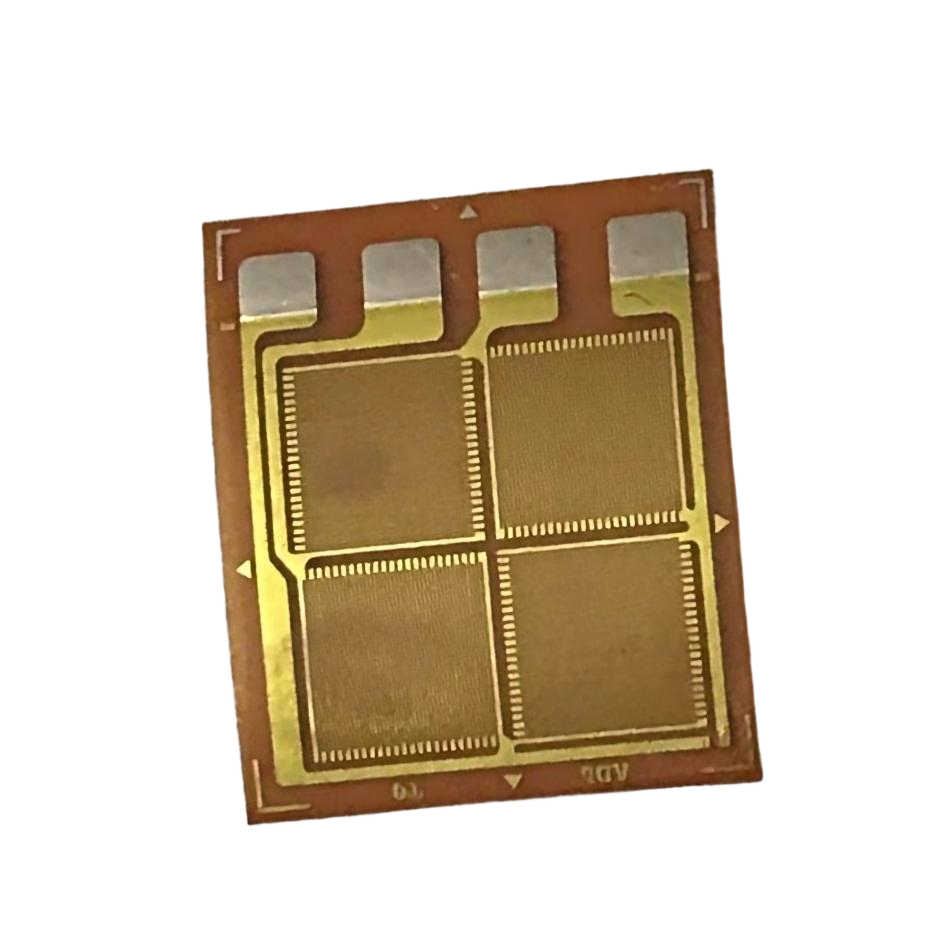

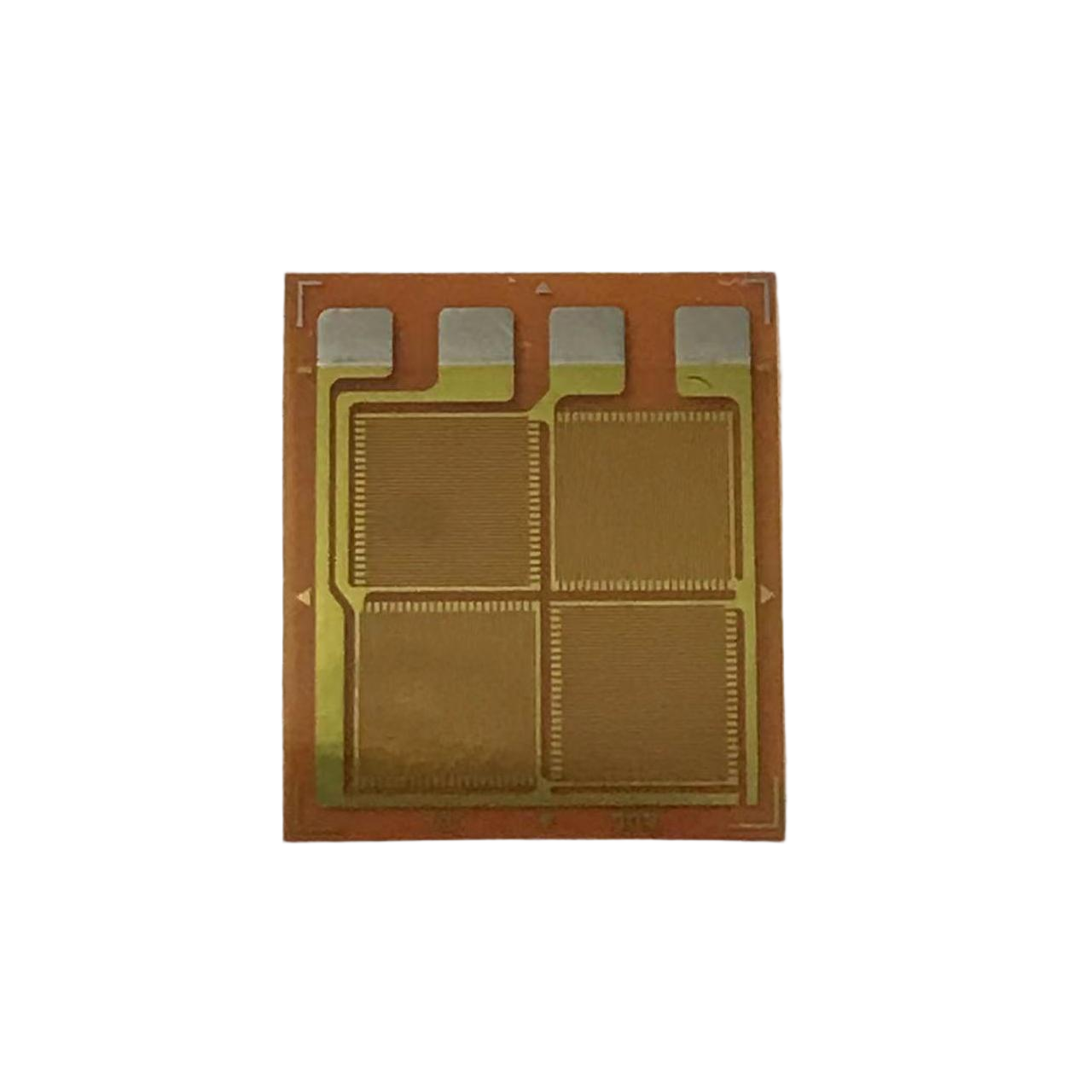

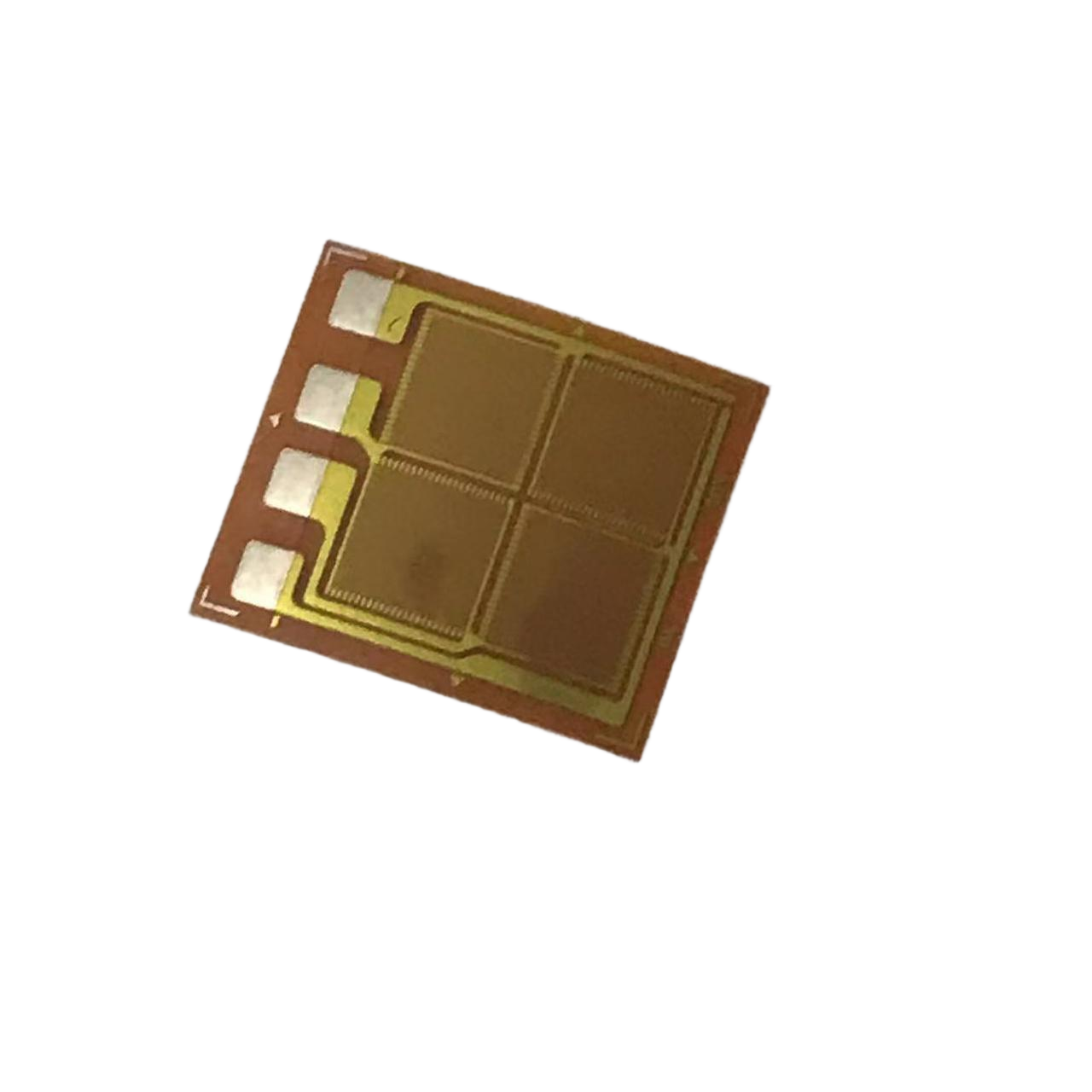

Full Bridge Resistant Strain Gauge with Solder Points

Model: EB-A series

Product Description:

A full-bridge strain gauge is a high-performance sensor configuration that uses four active strain gauges wired into a Wheatstone bridge circuit All four gauges are bonded to the test object, which maximizes measurement sensitivity and provides superior compensation for thermal effects and extraneous loads compared to quarter- and half-bridge setups.

Features:

  • Product Name: Foil Strain Gauge
  • Grid number: 4
  • Hysteresis: ±0.05% Full Scale
  • Material: Steel or Alloy Aluminum
  • Measurement Range: 0-1000 Microstrain
  • Service: Custom design on carrier size, grid dimension
  • Carrier Material: Imported Phenolic Aldehyde/Polyimide/Epoxy
  • Measuring Material: Foil(nickel copper alloy, Constantan or Karma)
  • Resistance: 350,500,1000 Ohm
  • Operational temperature －20～＋80℃, Temperature compensation range ＋10～＋80℃

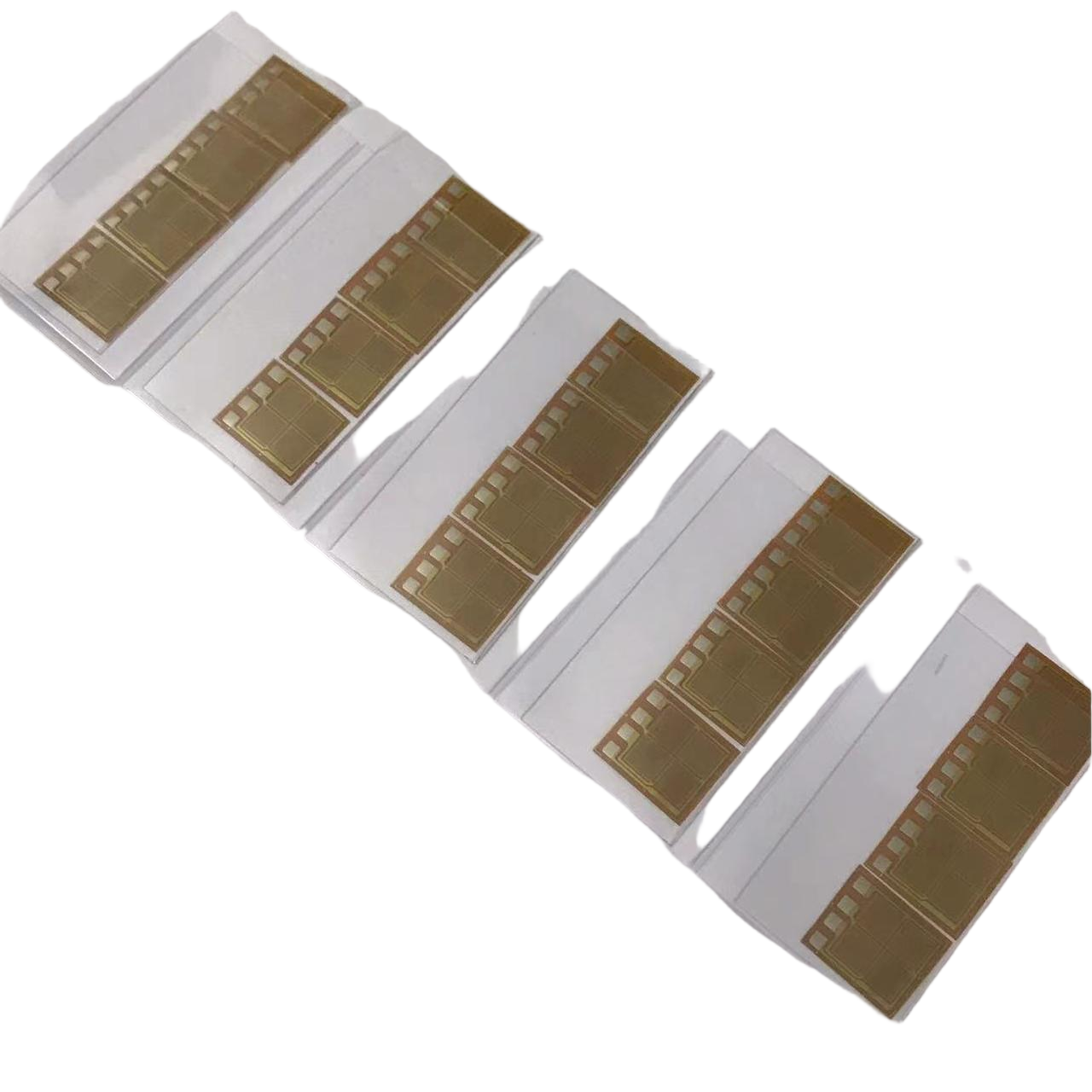

  • Each package 40 pcs, can be soldered copper wire, good performance
  • Three (3) to Five (5) solder points



Dimension:


Model Measuring Grid Size (mm) Carrier Size (mm)
BF350-3EB-A 2.25×2.65 9.2×7.7
ZF1000-3EB-A 2.25×2.65 9.2×7.7

Note: Other models and sizes are available according to customer request







Full Bridge Resistant Strain Gauge with Solder Points 0

Customization: carrier size, grid dimension, resistance
